EVB-P6UL

   i.MX6UL处理器,最高运行700MHZ,低功耗,NAND/EMMC/NOR启动方式,双网络,8串口,支持Linux3.14内核,可接口4G/WIFI模块,接口丰富

CPU : 528 MHZ
内存 : 256M DDR3
存储 : 512 SLC NAND
操作系统 : linux3.14
温度等级 : 商业级,可定制工业级
生命周期 : TBD
包装方式 : 气泡袋

i.MX6UL简介

      i.MX6UltraLite扩展了i.MX6系列,它是一个高性能、超高效处理器系列,采用先进的ARM®Cortex®-A7内核,运行速度高达696 MHzi.MX6UltraLite应用处理器包括一个集成的电源管理模块,降低了外接电源的复杂性,并简化了上电时序。这个系列的每个处理器提供多种存储器接口,其中包括16LPDDR2DDR3DDR3L、原始和管理的NAND闪存、NOR闪存、eMMCQuad SPI和各种其他接口,用于连接外围设备,如WLANBluetooth™、GPS、显示器和摄像头传感器。


i.MX6UL器件概述



cpu复合器件:

  ARM®Cortex®-A7内核,运行频率528 MHz128 KB L2缓存

显示:

并行LCD显示,分辨率高达WXGA (1366x768)8/10/16/24位并行摄像头传感器接口

电泳显示屏控制器支持直接驱动E-Ink EPD面板,分辨率高达2048x1536,工作频率106 Hz



储存器:

 16LP-DDR2, DDR3/DDR3L

 8/16位并行NOR FLASH / PSRAM

 双通道Quad-SPI NOR FLASH

 8位原始NAND FLASH40ECC



数据连接:

 两个MMC 4.5/SD 3.0/SDIO端口

 两个USB 2.0 OTGHS/FS,器件或主机,带PHY接口

 音频接口包括3I2S/SAI, S/PDIF Tx/Rx

 两个10/100以太网,支持IEEE 1588协议

 两个12ADC,高达10个输入通道,以及电阻式触摸控制器(4线/5线)



高级电源管理:



部分PMU集成

安全性:

  安全模块:TRNG,加密引擎(DPAAESTDES/ SHA/ RSA),防篡改监控,安全引导,SIMV2/ EVMSIM X 2OTF DRAM加密,PCI4.0预认证

封装:

  14x14 289 MAPBGA 0.8mm间距

   9x9 272 MAPBGA 0.5 mm间距

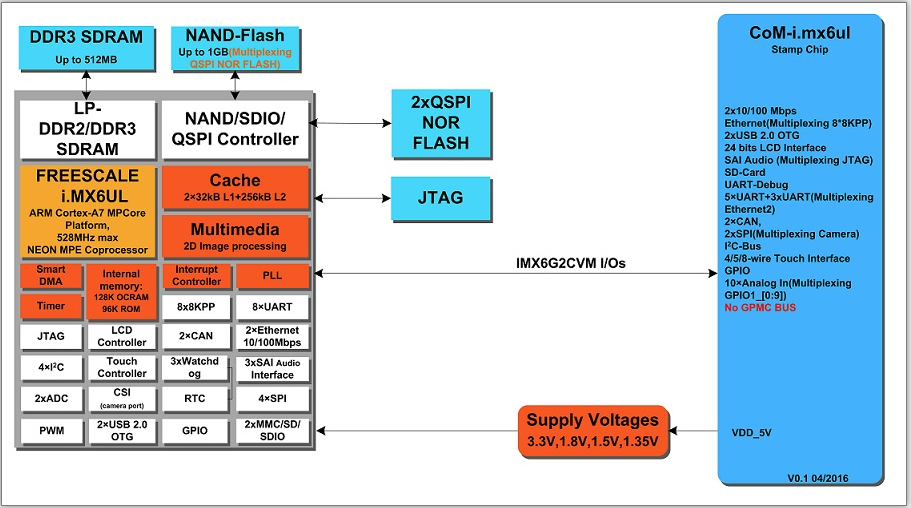

i.MX6UL BD





技术参数

·          ARM® Cortex®-A7 @ 528 MHz, 128 KB L2 cache

·         Parallel LCD Display up to WXGA (1366×768)

·         8/10/16/24-bit Parallel Camera Sensor Interface

·         16-bit LP-DDR2, DDR3/DDR3L

·         8/16-bit Parallel NOR FLASH / PSRAM

·         Dual-channel Quad-SPI NOR FLASH

·         8-bit Raw NAND FLASH with 40-bit ECC

·         2x MMC 4.5/SD 3.0/SDIO Port

·         2x USB 2.0 OTG, HS/FS, Device or Host with PHY

·         Audio Interfaces include 3x I2S/SAI, S/PDIF Tx/Rx

·         2x 10/100 Ethernet with IEEE 1588

·         2x 12-bit ADC, up to 10 input channel total, with resistive touch controller (4-wire/5-wire)

·         Partial PMU Integration

·         Security Block: TRNG, Crypto Engine (AES/TDES/SHA/RSA with DPA), Tamper Monitor,

·         Secure Boot, SIMV2/EVMSIM X 2, OTF DRAM Encryption, PCI4.0 pre-certification

·         14×14 289MAPBGA 0.8mm pitch

·         9×9 289 MAPBGA 0.5mm pitch

  •



i.MX6UL系列应用处理器













i.MX6UL四大优点

1. 高性能、低功耗、小尺寸。i.MX6UL是飞思卡尔第一款搭载ARMCortex-A7内核的处理器,其能耗比A9内核的CPU50%以上。它采用先进的电源管理架构,改变了以往与MCU相比CPU是“电老虎”的状况。 i.MX 6UL14x14 9x9 MAPBGA形式封装,适合低功耗和空间受限的应用场合。



2. 安全、加密。i.MX 6UL具有硬件加密引擎、篡改检测和动态DRAM加密/解密等内置功能,可以使客户面向高度安全的应用进行设计。这是周立功大力赞扬的一个特性,称这样一来IDH(独立设计公司)才有钱赚,而IDH是芯片厂商生态系统的重要组成部分,对产品推广的贡献非常大。



3. 价格便宜!中国人讲究“价格便宜量又足”;价格是一款产品能否走红的关键。i.MX 6UL起价不到4美元,性价比极高。此外,i.MX 6UL优化了管脚,可以用四层PCB板进行设计,从而进一步节省用户成本。



4..拥有盈鹏飞嵌入式为其量身打造的高稳定性商业级/工业级i.MX6UL核心板系列,客户可直接采用核心板加自行设计底板的方式,使得产品开发周期与难度大幅降低





产品特性

1.采用NXP公司Cortex-A7 I.MX6UL处理器,运行最高速度为700MHZ,低功耗;

2.支持128M-512MDDR3 SDRAM

3.支持SLC NAND256M-1G BYTES)或者QSPI NOR FLASH32M-128M BYTES)或者EMMC(超大容量 2G-32G BYTES),可启动;

4.最多可支持两路百兆以太网(其中一路网络与8路串口复用),兼容IEEE1588

5.支持两路高速USB OTG,可接口4G/WIFI模块;

6.支持最多8路串口,双路CAN BUS

7.支持分辨率最高的1366*768显示接口;

8.支持24LVDS接口;

9.核心板采用双列排针(2.00MM)直插式接口件,性价比高,维修测试都方便;

10.稳定的操作系统的支持,可预装LINUX3.14

11.板载RX8010RTC时钟,保证系统时钟同步;



推荐应用:

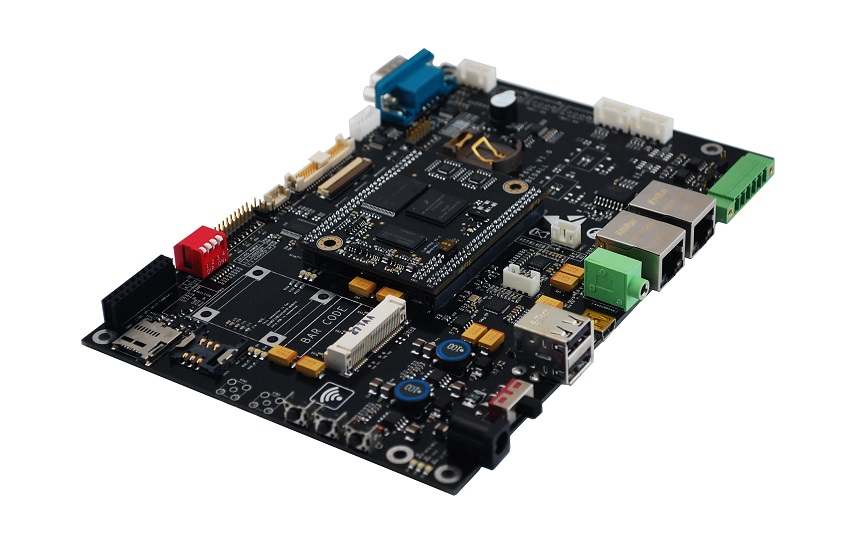

 EVB-P6UL开发板:



功能框图:

说明:默认不焊接wifi模块



产品参数:



产品框图:



支持软件:



产品尺寸(mm):



评估套件:

CoM-P6UL亮点:

◆采用NXP公司Cortex- - A7 L I.MX6UL处理器,运行最高速度为700MHZ,低功耗!

◆单颗256M/512M字节DDR3 SDRAM,成本更低廉!

◆支持SLC NAND(256 M-1G BYTES )或者QSPI NOR FLASH(32M- 128M  BYTES) 或者EMMC(超大容量2G- 32G BYTES) 可启动!

◆最多可支持两路百兆以太网(其中一路网络与8路串口复用)!

◆支持两路高速USB OTG, 可接口4G/WIFI 模块!

◆支持最多8路串口 ,双路CAN BUS!

◆最优秀的显示性能,分辨率高达1366*768!

◆双列排针(2.00M M) 直插式接口件,性价比高,维修测试都方便!

◆稳定的操作系统的支持 ,可预装LINUX 3.14!

◆超小体积,尺寸为 :64* 50!

 核心板高集成度,可以直接应用,可根据客户定制主板!

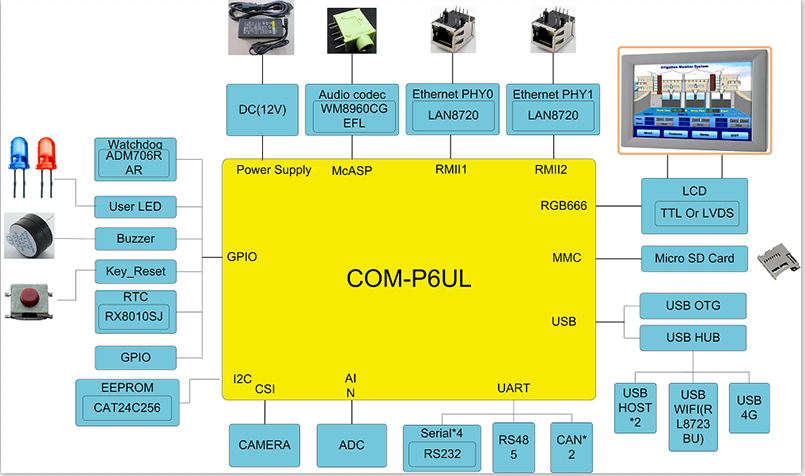

CoM-P6UL框图:

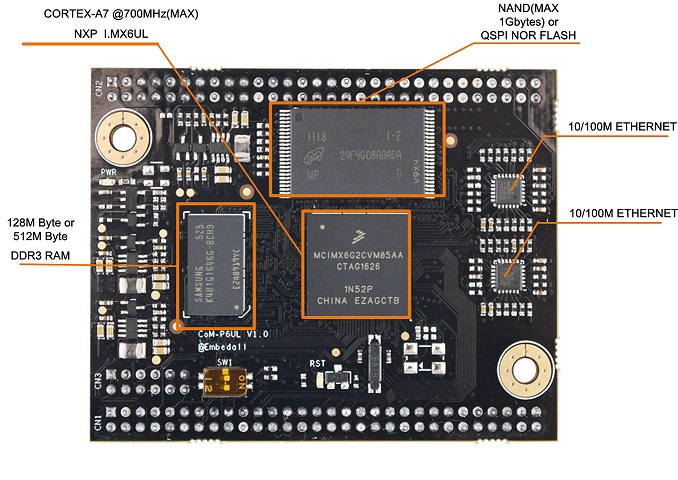

CoM-P6UL实物图:







CoM-P6UL应用领域



源码提供:

购买一整套评估套件可提供核心板原理图,确认收货后提供,只提供PDF格式!!!
